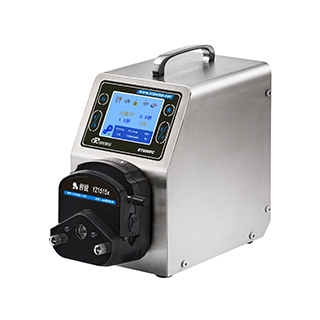

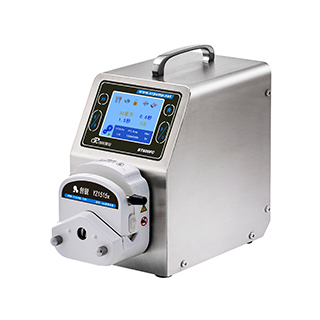

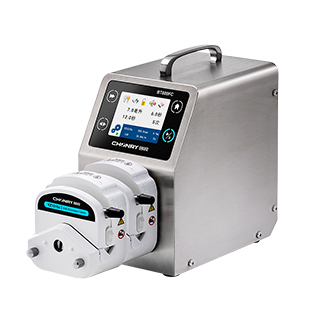

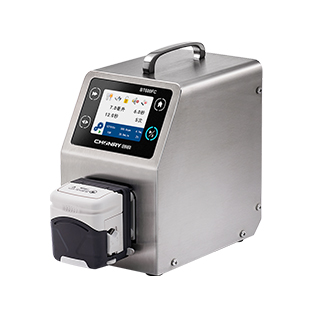

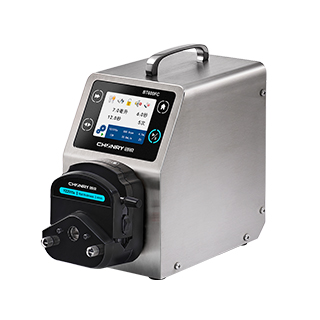

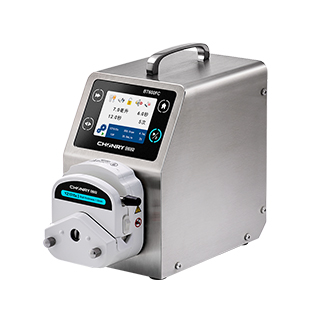

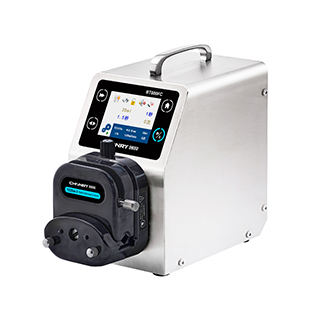

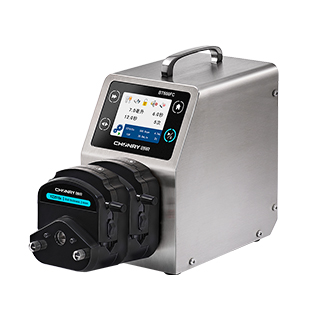

智能分配型蠕动泵BT600FC

BT600FC智能分配型蠕动泵,3.5英寸触屏操作,提供多种功能设置,具有传输、分配两种工作模式,轻松实现高精度传输及计量分配。配有快捷按键、支持外控,操作智能便捷。

流量:  0.007~2280ml/min

最大通道数: 2

产品简介

技术参数

选型指南

视频操作

相关文章

共享文件

BT600FC智能分配型蠕动泵,提供触屏操作,可安装YZ、TX、DG系列等泵头(支持串联),具有传输、分配两种工作模式,轻松实现高精度传输及计量分配。提供灌装数据存储、智能流量校准、全速运行、回吸等多种功能,传输精度高,流量范围广。配有快捷按键、支持远程控制,操作简单便捷。



1、触屏操作: 3.5 英寸彩色液晶中英文显示,智能操作。
2、数据存储:可为用户存储9组灌装数据。
3、回吸功能:可有效防止液体滴落并确保传输精度。
4、全速功能:可快速清洗、填充和排空管道。
5、流量校准:可进行多次校准,以降低流速误差确保流量精度。
6、远程控制:支持Modbus协议、模拟控制,支持自定义。
7、运行平稳:传输精度高,流量范围广。
8、适配多款泵头:可配套,可定制。
基本参数:
驱动型号 BT600FC
转速范围 0.1~600rpm(可逆转)
速度分辨率 0.1rpm
流速范围 0.007~2280ml/min
流量误差 <±0.5%
控制方式 触摸屏+薄膜按键(支持外部信号控制和通讯控制)
显示方式 彩色液晶显示(中英文可选)
回吸角度 10°~720°(0°为无回吸)
回吸速度 10~300rpm
电源 AC220V±10%标配)或AC110V±10%(可选)
功率 <50W
外控功能 RS485通讯接口,支持MODBUS通讯协议,控制启停|方向|速度(0~5V、0 ~10V、4~ 20mA、0~ 10 kHz可选)
驱动器尺寸 212×139×240(mm)
驱动器重量 4.94kg
电机型号 步进电机
防护等级 IP31
工作模式 流量模式、分配模式
外控接口 DB-15
转速状态信号输出 0~5V、0 ~10V、4~ 20mA、0~ 10 kHz 线性对应0-600rpm(最高转速)
启停状态信号输出 开关量信号输出
方向状态信号输出 开关量信号输出

性能指标:
灌装量 0.001ml-9999L
分配次数 0~9999次 “0”为无限循环
分配时间 0.1秒~9999分钟,调整分辨率为0.1s
间隔时间 0.1秒~9999分钟

尺寸参数:
单位:mm



泵头软管选型:
流量单位:(ml/min)     软管型号( ID*壁厚)mm

  泵头 转速 13#(0.8*1.6) 14#(1.6*1.6) 19#(2.4*1.6) 16#(3.1*1.6) 25#(4.8*1.6) 17#(6.4*1.6) 18#(7.9*1.6)
YZ1515x泵头 0.1-600rpm 0.007-42 0.027-162 0.051-306 0.082-492 0.17-1020 0.29-1740 0.38-2280
TX315泵头 0.1-400rpm 0.007-28 0.026-106 0.056-227 0.099-399 0.208-830 0.35-1400 0.483-1930




  泵头 转速 15#(4.8*2.4) 24#(6.4*2.4)
YZ2515x泵头 0.1-600rpm 0.17-1020 0.29-1740
TX325泵头 0.1-400rpm 0.18-760 0.3-1230




泵头 转速 0.5*0.8 1*1 2*1 3*1 2.4*0.8
DG(10) 0.1-100rpm 1.5 4 13 27 17.8
DG(6) 0.1-100rpm 2 6 19 36 24.5
